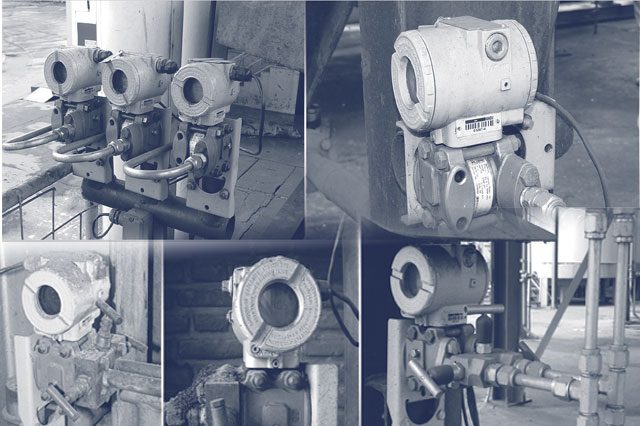

Transmisor inteligente de presión

Trasmisor inteligente de presión

El transmisor se basa en un sensor capacitivo probado en el campo, que ofrece un funcionamiento seguro y con alto rendimiento. La tecnología digital que se usa permite seleccionar varios tipos de funciones de transferencia, una fácil interfaz entre el campo y la sala de control, y algunas características que reducen notablemente los costos de instalación, operación y mantenimiento.

El transmisor inteligente de presión, puede ser empleado para mediciones de:

Presión diferencia
Flujo
Presión absoluta
Presión manométrica
Nivel

Algunos usos del transmisor inteligente de presión

	Presión Diferencial La presión es aplicada en ambos lados del sensor alto y bajo, el delta P o presión diferencial es medida. Para alta presión estática se utilizan equipos destinados para esas aplicaciones, los cuales son los recomendables. Flujo La presión diferencial es generada por un elemento primario del flujo y la función de raíz cuadrada proporciona la medición del flujo.

	Presión Absoluta La presión es medida en el lado de alta del transmisor y el lado de baja está referenciado al cero absoluto debido a una cámara sellada con vacío aplicado. Presión Manométrica La presión es medida en el lado de alta del transmisor y el lado de baja es abierto a la atmósfera, proporcionando una referencia atmosférica local real.

	Nivel El transmisor tiene una brida integrada con un diafragma tipo brida para la instalación directa en tanques. Diafragmas con extensiones están disponibles también.

Características generales

Exactitud de ± 0.04%, opción de alto desempeño.
Estabilidad del ± 0.2% del URL garantizada por 12 años.
Rangoabilidad de 120:1.
Span tan pequeño como 50PA (0.2 inH2O) hasta un rango límite de 40 MPa (5800 PSI).
Presión estática de hasta 52 MPa (7500 PSI).
Detección digital directa de capacitancia (sin conversión A/D).
Cero y Span real no interactivo.
Ajuste Local de Cero y Span.
Calibración y parametrización remotos.
Funciones de transferencia: lineal, V x, V x y V x.
Linearización de tanques.
Indicación alfanumérica en el LCD.
Pequeño y ligero.
Carcasa aprobada para intemperie y a prueba de explosión (IP67).
Certificación de Seguridad Intrínseca.
Simulación de la señal para las pruebas de lazo.
Totalización No-Volátil del flujo.
Unidades de usuario configurables.
Ajuste local configurable.
EMC (compatibilidad electromágnetica) según IEC 61000-6-2, IEC 61000-6-4 y IEC 61326.
Función de protección contra escritura.
Tres opciones de protocolos: HART®, FoundationTM Fieldbus, PROFIBUS PA.
Aprobado para DD, DDL y FDT/DTM.
